シングルギア(又は内装変速)のチェーンライン測定方法

最近シングルギアのチェーンラインについて問い合わせがありました。
Googleで検索かけても、シングルギアについての説明がすぐには見つからなかったので測定方法を書いておきます。
(原理が分かれば単純なので、シングルギアについて書く必要を感じないのだと思います。私も同意見ではあるのですが、念のため作成してます。)

フロント側チェーンライン

青字の個所を測定して、赤字の個所を計算します。
ノギス(ダイソーでも樹脂製の簡易なものを売ってます)で測る場合は上記の方法が良いと思います。
スケールで測る場合は、シートチューブ(又はダウンチューブ)右端からチェーンリング中央までの距離+シートチューブ(又はダウンチューブ)径の半分=チェーンラインを測って計算すると良いでしょう。

リア側チェーンライン

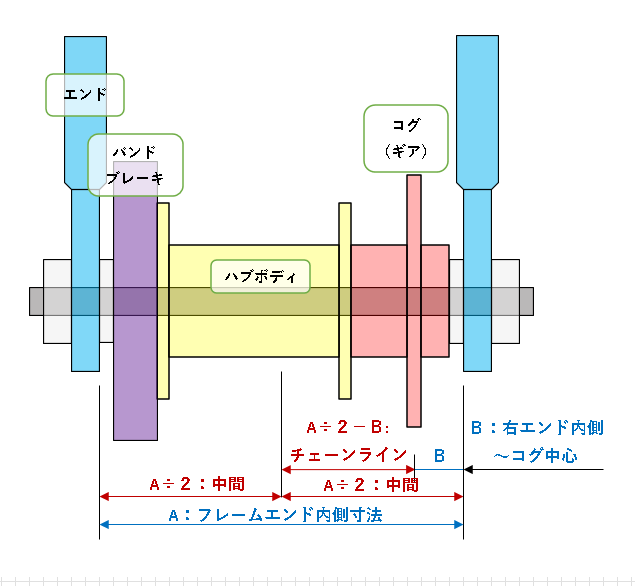

※Aの測定はハブ単体で測定するか、フレームに組み付けて測定します。
 (フレーム単体で測定すると、実際に組み付けた時より広かったり狭かったりします。特にママチャリ)

多段の測定方法は、良いサイトがあるのでそちらを参考にしてください。
www.hozan.co.jp
www.cb-asahi.co.jp
