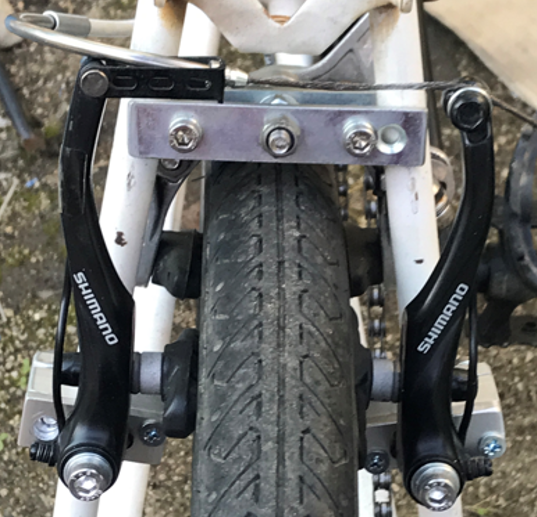

ママチャリのリアにVブレーキを付けてみました。
上が開きすぎると不格好なので、取付位置を外に出したらハの字になってもっと不格好に・・・
本当はこのくらい↓にしたかった。
取付金具はアルミ材を加工して試作を繰り返し、やっと取付出来ました。
加工が結構大変なので(設備がないから)できればやり直ししたくありません。
やり直すかどうかは別として、さっそくテスト。
レバーを握ると力が入らずグニャグニャした感じ・・・
これダメなパターンだ。
ブレーキはシマノ使ってるし、初回の試作時でも強力にホールド出来ていた金具がこんなにも頼りない感じになる訳無いし・・・と思いながら観察すると、ブレーキシューをリムに押し付けた反力でシートステーが左右に拡がってました。
こんな風に↓
www.youtube.com
動画にするとちょっと分かりづらいですが、PCで表示を大きくすると分かり易いです。
とりあえず試走してみましたが、キャリパーよりも効かない感じ。
う~ん、単にVブレーキ取り付けるだけじゃダメみたい。
こんなの付けたらいけるかも。
V-ブレーキ/カンチレバーブレーキブースター (Amazonリンク)
リアブレーキに強力なブレーキを付けてもそれほどタイヤのグリップが持ちませんが、(ブレーキによって荷重が前に移動するので)リアキャリアに重量物を載せる人もいるので選択肢が増えると良いなと思ってます。
私の場合は主にVブレーキ用のレバーを使えるのがメリットです。(そこ?)
続きはいずれ・・・
繰り返しになりますが加工が大変なんですよ・・・仕事で付き合いのある機械屋さんに貸してもらえば良いんですが、それだと作れる人がかなり限定されるんで、個人でやれる範囲で公開できたらなぁと思ってます。
