タイトルの通りです。
70mmハンガのママチャリに、ロード用の2ピースクランクやホローテックⅡクランクを規定寸法で取り付け出来る方法が見つかりましたので報告します。
とりあえず早めにお伝え出来るように結論のみ。
用意するBBはこちら(↓Amazonリンク)
このBBインナーカバーを外し(↓Amazonリンク)
これに換えるだけ。
BB-RS500のインナーカバーですね。
インナーカバーってのは上図の7。
雨の日絶対乗らないし、室内保管だからハンガ内に雨水が侵入する可能性がほぼ無くて、侵入する可能性があった場合は分解してチェック、拭き取り、給油する方はインナーカバー外すだけで良いですがまあ500円もしないので購入した方が良いでしょう。
あとは普通に組付けるだけです。
ロードクランクがそのまま装着できます。
チェーンラインもほぼそのまま。
(正確に書けば、コンマ数ミリQファクターとチェーンラインが内側に寄るみたいです。問題はありません)

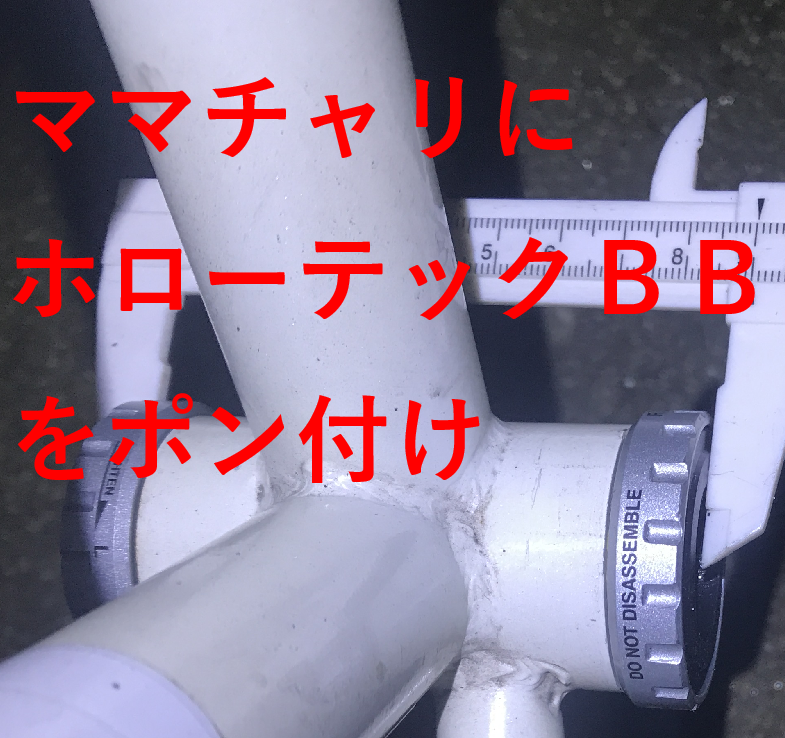

BBの外幅は約90mm
こういったイレギュラーな仕様の場合一番の問題と考えられるのは、左クランクの噛み合い部分ですがそちらもFC-3450で確認しました。
68mmハンガにBB-RS500を装着して、FC-3450を取り付けた時とほぼ同等の噛み合い(コンマ数ミリ噛み合いが長い)です。
何にも考えず、普通にクランク組付けるだけなので安心して使用できます。
ママチャリに使うので、チェーンケース金具を挟む余地が無いのが玉に瑕ですが、トリプルクランクのスペーサ細工して取り付け考えたこの当時↓がバカみたい。
今回、とりあえずの報告なので詳細はまた今度(書くかも?)。
追記:
実践しました。↓
kapa.hateblo.jp
ロードバイクでこの事を応用した記事を書きました↓
詳細記事書きました↓
追記:2021/6/30現在Amazonのショップによると、SM-BB52が2022/3/26入荷未定らしいのでシマノサイトで互換性のある商品を挙げておきます。
SHIMANO(シマノ) SAINT ボトムブラケット SM-BB80 68/73mm
SHIMANO(シマノ) BB-MT800 BSA シェル幅:68/73mm BB-MT800
SHIMANO(シマノ) SM-BB93 BSA MTB用 68/73mm ISMBB93B
