ママチャリにホローテックＢＢポン付け詳細説明

f:id:kapa0:20210424114530p:plain

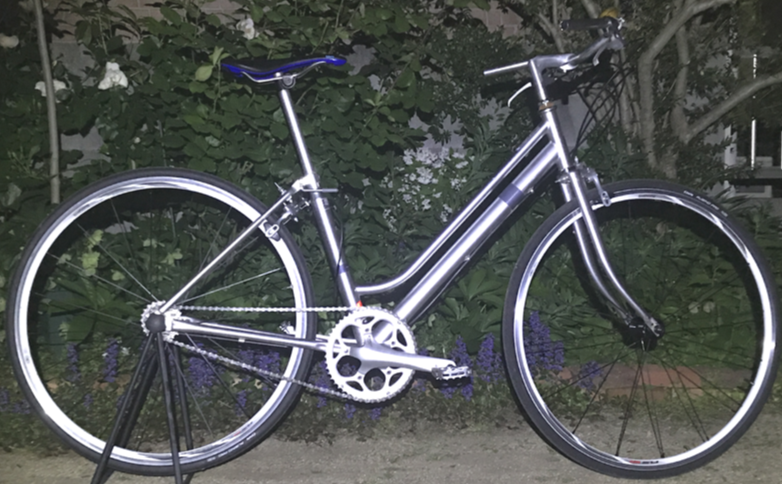

ママチャリに多い７０ｍｍ幅のハンガー。
６８ｍｍのママチャリもあるので、その場合はロードバイクと同じように何の工夫もなく取り付けできます。
取り付けするために、ハンガー削ったり、トリプルクランクのスペーサーを入れ替えたりしたこともありますが、馬鹿らしくなるくらい簡単な方法があります。

これまでの経緯

発見した当時、こんな部品構成をすればポン付けできますよという記事
ママチャリにホローテックＢＢをポン付け（ハンガ７０ｍｍ）（記事リンク）
を書いた後は、「実践しました報告」
27ｲﾝﾁﾏﾏﾁｬﾘ700c化(11.26kg ) （記事リンク）
のみで、詳細説明をしてなかったのでちゃんとしておきます。
使用するBBはMTB用
シマノ(SHIMANO) MTB/CITYボトムブラケット SM-BB52

追記：そろそろ型落ちのようです。新しいのはこちら

Shimano (シマノ) BB-MT501 ねじ込み式ボトムブラケット

価格: 1764 円
楽天で詳細を見る

シマノ(SHIMANO) BB-MT501 BSA 68/73mm MTB用 EBBMT501B（Amazonリンク）

と、ロード用のインナーカバー

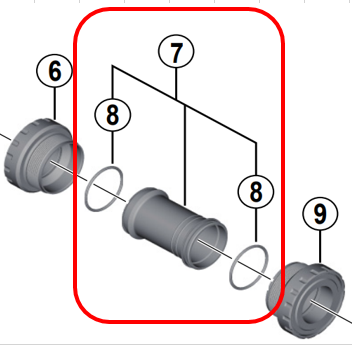

シマノ (SHIMANO) リペアパーツインナーカバー & Oリング
f:id:kapa0:20220319202136p:plain
です。
方法はＭＴＢ用のホローテックＢＢのインナーカバーをロード用に交換するだけ。

詳細説明

ここまでは、前回と同じ。
なぜ、そんな簡単な事で出来るのか詳細説明していきます。
まず、ロード用ＢＢのＢＢ－ＲＳ５００を計測します。
f:id:kapa0:20220319203129p:plain
内側の幅が約６７．５ｍｍ（ロード用のハンガ幅６８ｍｍより狭いですがカバーが１～２ｍｍ余裕があり通常そこで対応できます）
外側の幅が約９０ｍｍ（６８ｍｍのハンガを挟むと９０．５ｍｍの計算になります）
その差は２２．５ｍｍ

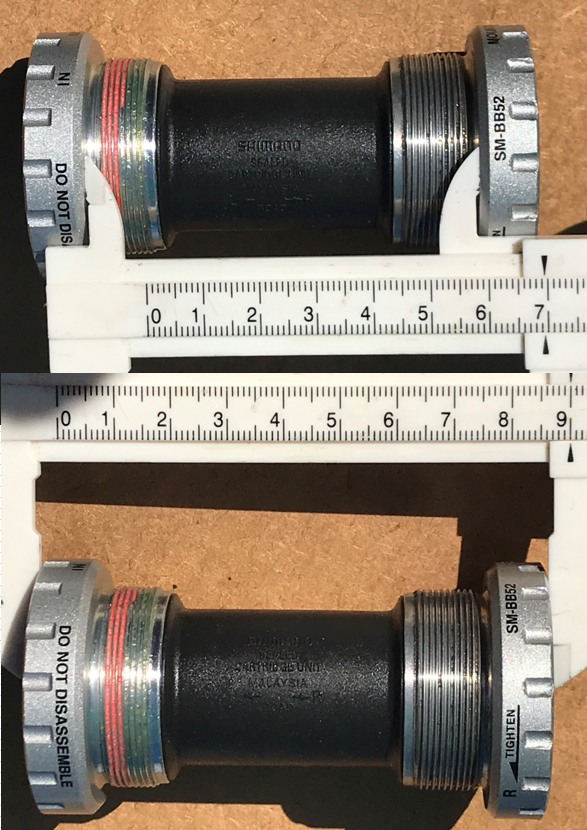

ロード用のインナーカバーに入れ替えた、ＭＴＢ用ＢＢのＳＭ－ＢＢ５２を測定してみます。
f:id:kapa0:20220319204956p:plain
内側の幅が約６９．５ｍｍ
外側の幅が約９０ｍｍ
その差は２０．５ｍｍ
６８ｍｍのハンガに取り付けるロード用ＢＢの内側幅より２ｍｍ長く、外側幅が同じ事が分かります。
これが７０ｍｍのワンにポン付け出来る理由です。
また、内側の幅と外側の幅の差は２ｍｍ小さいので、左右ワンのハンガから外側が両側で２ｍｍ薄い事が分かります。
これを利用してハンガ長が２ｍｍ長い事を相殺し、ロード用のカバーを取り付けてみたらたまたま丁度良かったというのが今回の発見。

気付いたきっかけ

実は、ＭＴＢ用ＢＢワンの外側が薄い事に気がついたのは全くの偶然。
ロード用トリプルクランクのスペーサーやら、ＭＴＢ用ＢＢを使ってＢＢ用スペーサやらを駆使してちゃんとカバー付けたママチャリホローテックＢＢを実践しようと計算した構成を試してみたら外幅が計算値と違った。
なんでやねん！と調べてみたらＭＴＢの方がＱファクターが広いし、チェーンラインが外側のくせに、ネジのない部分のワンは薄いという想定外の結果でした。
で、色々測定した結果
「あれ？これカバーは多少余裕あるから上手くいきゃいけるんじゃね？」
と試してみたら予想以上にバッチリはまってしまい嬉しい反面
「今までの努力は一体・・・」
と、複雑な心境でした。
