2023-11-24

チェーン洗浄の効果と追跡調査結果

前回のこと

先日チェーン洗浄の効果(記事リンク)を確認した記事を書きました。

パーツクリーナーで洗浄した直後は↓の測定方法でかなりの効果があるような数値がでましたが、たった１５ｋｍ走った数日後の調査ではミシンオイルを垂らして拭き取る事を繰り返して綺麗にするのと変わらない程度の負荷になりました。

パーツクリーナーでの洗浄で残った溶剤とオイル分が絶妙だったのか、測定間違いの可能性（こちらが正解だと思いますが）があり、追跡調査しました。

追跡調査結果

測定結果がこちらのグラフになります。

縦軸はペットボトルが1秒以内に落ちる重量（ｇ）、横軸が距離になります。
対象は、息子の通学自転車で１回の往復約５ｋｍ。
人間の感覚によるところがあるので、数グラムの誤差はあります。
結果的にはミシン油の注油を繰り返して汚れを取ったあと、１００ｋｍほど走った時と同程度まで重くなるのは１３０ｋｍ程度（グラフから）と大きな伸びはありませんでした。
新品チェーンのギトギト油を取り除いて使用した時、「150kmも走れば汚れ具合殆ど変わらないな」（その間注油と簡単な清掃は50km毎）と感じていたのでそんなものなのでしょう。
汚れの差は徹底的に洗浄したところでその差は数十kmといったところ。

追跡調査後のチェーン清掃

また、前回同様装着したままチェーンクリーナーで洗浄したあと、今回はチェーンを外してチェーンクリーナーで清掃しました。
（前回の実験ではチェーンを外さなかったのが片手落ちの気がしたので）

上記の写真は

※追記：太陽の下で撮影すると大分違った感じになったので写真を差し替えました
①装着したままの１回目
②装着したまま２回目
③更にチェーンを外して
のパーツクリーナーをペットボトルに残したものです。
やはり一度外してからの方が汚れが落ちるようです。
（吹き付けて落としたあと、漬けてフリフリしたので当然といえば当然）
※パーツクリーナーで洗浄する場合は、ローラーの中に溜まったゴミを勢いで洗い流すようにケチらずしっかりとした量を吹き付けてください。
　ここでケチるとパーツクリーナーが蒸発して結局ゴミが残る事になります。

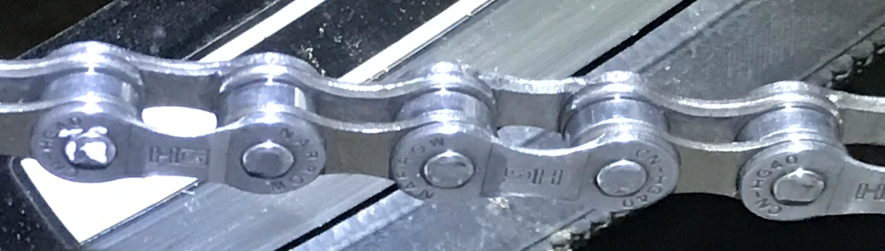

前回よりも汚れを落としたチェーン。
以前チェーンクリーナーでの洗浄後、十分に注油したつもりだったもののアウタープレートを僅かながら錆びさせてしまった経験から今回はミシン油に漬けこんでおき、数時間後の装着としました。
しっかりと、ミシン油を拭き取って装着後AZ(エーゼット） CKM-001 超極圧・水置換オイル（Amazonリンク)を塗布。
測定してみると１００g
１５km走った現在１０４ｇ
外して洗浄すればより綺麗になってる様子だけど負荷としてはそれほど差はない。
前回の洗浄直後の測定値は何か測定方法が間違っていたのかも知れない。

まとめ

・チェーンの汚れは想像通り、チェーンを外した方が落ちるしパーツクリーナー等の溶剤の方が良く落ちる。
・チェーンオイルの注油と拭き取りの繰り返しで汚れを落としても、パーツクリーナーで落としても、チェーンを外して洗浄してみてもクランク逆転の空負荷では大差無い。
・レースや競争なら僅かなメリットでも徹底的にやるべきですが、今回の結果のみを見ると、趣味で乗る分には徹底的に清掃するよりこまめな注油と簡単な清掃の方がメリットがありそうです。（というか、徹底的にやってもこまめな注油と清掃は欠かせない）
今回のデータを元に推測したグラフ↓

この結果を元に今まで通り(記事リンク)の方法でこまめに注油と清掃していこうと思います。（レースとかせずのんびり走るだけなので）

この記事が役に立ったと思ったら文中のリンクか
https://amzn.to/49nn6Zb（Amazonリンク）
から何か購入して頂けるとちょっとだけ私に広告料が入ります。
自転車部品だと税抜き1000円の商品で40円。（ギフト券の紹介料は23.6.1に廃止されました）
このサイト用に実験するための自転車部品代の足しにしています。
良ければご協力お願いします。

前回のこと
追跡調査結果
追跡調査後のチェーン清掃
まとめ

にほんブログ村
 にほんブログ村

2023-10-02

チェーン洗浄の効果

最近（旧）Twitterでチェーンを外して洗浄している事例をよく見かけます。

疑問

以前から、外して洗浄した方が良いに決まってるけどそれだけの価値があるかなぁ？と疑問に思ってました。
レースなど人と競う場合は、機材をベストな状態にするためにコストや労力を度外視してやるのは理解出来ます。
でも、単に趣味で走ることを楽しんでるだけの人ならそこまでするより、注油や簡単な掃除の回数を増やした方がトータルでは有効なのではないか？と考えていたので検証してみました。

コスト

チェーンを外す場合殆どの車両は、チェーン外す為にピンを抜くかクイックリンク（ミッシングリンク）を外すしかありません。

クイックリンク（シマノ）（Amazonリンク）は一回外すと使えません。
その割にリンク先くらいの価格がします。（現在2個で￥1.349）
１１速の例ですが、洗浄するためのチェーンの付け外しだけで１回６５０円以上掛かります。

ミッシングリンク（ＫＭＣ）（Amazonリンク）は３～５回（回数は自己判断？）出来るモデルもあるようです。
複数回使えるのでランニングコストは低くなりますが、こちらも良い値段がします。（現在2個で￥1,560）
３回利用するとして１回２５０円以上。

チェーンピン（Amazonリンク）に至っては同じ所は抜けませんので、ツギハギだらけになります。
接続精度やチェーンピンと元々のピンの性能差（多分あると考えます）を考えると極力増やしたくないので現実的ではないと考えます。
コストは一回２３０円程

チェーンピンの抜き差しは現実的ではないとして、ミッシングリンクだと思ったほどコストは掛からないようです。

予想

以前全く根拠がないながら、こんな感じではないかと予想して作成したグラフがこちら

1kmあたりに増える汚れ（ホコリとか摩耗した鉄など）を１としてパターン分けして５００ｋｍ分のグラフ。
汚れ落ちの度合いも私の感覚で全くの適当ですが、今回実験してみてそれほど間違ったものでもないのではないかと感じました。
走行距離に比例して汚れが増えるとも限らないし、汚れが除去できる状況も変わるかも知れませんが、頻度がいか有効かを知る為の目安にはなると考えてます。
累計というのは、どの程度汚れで1km走ったかの500km分の累計です。

測定

では測定していきます。
といっても、ペダルを空回しするような力を測定できるものがありません。
以前の輪ゴムを使っても良いのですが、今回はペットボトルを使用します。

中に水を入れて1秒以内に落ちる重量を探っていきます。
測定車両は息子の通学自転車。
方向は見ての通り逆転方向、チェーンだけでなくフリーやＢＢの抵抗も
場所によって多少違いがあるので、何度も確認します。
・注油前

私の注油（及び洗浄？）はチェーンの注油（我流）（記事リンク）の通りチェーン油掛けて拭くの繰り返し後ルブ変わりのCKM-001を注油で前回も同様に作業して、今回は約１００ｋｍ走るまで待ちました。
・注油１回目

ルブ変わりの油差して拭き取っただけの状態
少し軽くなりました
・更に注油と拭き取りを２回追加

普段５０ｋｍ程度で注油しているので、１００ｋｍも走ると結構汚れています。
注油と拭き取りを繰り返すと少しづつ綺麗になるのはＣＫＭ－００１も変わらないので２回行いましたが、思ったよりきれいになりませんでした。
そして、思ったより軽くならない。
・ミシン油を差して拭き取りを３回追加後注油

先のＣＫＭ－００１での作業と合わせて、ミシン油注油と拭き取りで綺麗になってきたので、ペットボトルの重量も軽くて済むようになりました。
・パーツクリーナーで徹底的に汚れを落として注油

８４０ｍｌ缶のパーツクリーナー３／４くらい使用して綺麗にしました。
最近のパーツクリーナーは溶剤減らしてガス多め。
噴射力を生かしてローラー内まで洗浄させました。
最後、確認のために数コマペーパータオルで受けながらチェーンに噴射しましたが、乾燥後パーツクリーナーで受けたところとそうでない所の差が分からない程度まで綺麗になりました。
今回チェーンを外していませんが、それなりに綺麗になったと考えてます。
回した途端明らかに分かるくらい軽くなりました。
更に注油を２回（油を完全に除去してるので）して測定したのが上記７３ｇです。

23/10/2追記：息子が15km程走行したので確認しましたが、ミシン油の注油繰り返し程度の抵抗に戻っていました。すぐには行えませんが追跡調査していきます。いずれにせよ今回やった徹底的な洗浄というのは直後の実験結果ほど効果がないものと考えられます。

グラフ化

実際に計った数値は吹き出しのある作業前と作業後だけなのですが、③の作業は１００ｋｍ前と同じレベルまで綺麗にしているので、１００ｋｍ当たりどの程度の抵抗が増えるのかがある程度予測つきます。
こちらも比例するとは限らないので目安になりますが、今後忘れずにチェックしていけば確度が上がっていくと考えてます。
新品チェーンの油を落とし、注油してからの汚れ方は５０ｋｍに１回注油していても２００ｋｍも走らない内にミシン油で汚れを落とそうというレベルに汚れます。
このあたりもグラフに近い実感なので大きくは間違っていないと思います。
（注油せず放置するのは我慢出来ないので、１００ｋｍ程度までの範囲ですが）
グラフを見る限り、５００ｋｍおきに徹底的に洗浄するのも定期的にある程度まで綺麗にしておくのもあまり変わらないようです。
もっとも、５００ｋｍも注油しないと汚れ以前に油切れを起こす可能性がありますが・・・

洗浄液（チェーンクリーナー）について

シマノの上位グレードを製造している和泉チエンさんによると
・酸及びアルカリ性の物を使用すると金属が劣化するので使用しないこと
　（シマノのマニュアルにもあります）
・水溶性の洗浄液を使うとしっかり拭き取った場合でも内部に水分が残りサビる
との事です。
水溶性のものの中にも錆止めが入ったものがあるので、全部が全部ではないかも知れません。
そもそも薬剤が完全に除去出来ず残った場合、雨の日などに水分が入ると油を除去するかも知れないと考えてしまうので、私の場合は溶剤系で揮発して無くなってくれるパーツクリーナーを使用しました。
完全に油分を取り除くタイプの洗浄液の場合は、洗浄後すぐに注油しないと錆びてしまうので注意が必要です。
また、私の経験上しっかりと注油しておかないと油が回りきっていない個所が錆びます。
（今回、念のため実験後に３回目の注油を行いました）

まとめ

※現在の認識と相違あります。後日記事にしたチェーン洗浄後の追跡調査をご覧ください。

・徹底的に洗浄するのは思った以上に効果がある。
（あくまで空転時、実走行ではどこまで実感できるか分かりません）
・KMCの再利用可能タイプであれば１回２５０円程で取り外し可能。
（シマノ基準で考えてたので、頻繁に行うのは現実的ではないと思ってました）
・「徹底的な洗浄」を少ない頻度するのも、「注油と拭き取り」×数回を頻繁にするのもトータルでみるとあまり変わらない
（当たり前だが、両方すれば良い。頻繁に徹底的に洗浄すればなお良い）
・シマノチェーン（クイックリンク）の場合は外さずに噴射力の強いパーツクリーナーで洗い流し（汚れを追い出す事が重要）もありかも知れない。

23/10/2追記：息子が15km程走行したので確認しましたが、ミシン油の注油繰り返し程度の抵抗に戻っていました。すぐには行えませんが追跡調査していきます。いずれにせよ今回やった徹底的な洗浄というのは直後の実験結果ほど効果がないものと考えられます。
今後は追加の測定をしていこうと考えています。
（パーツクリーナーで洗い流したものと、外して洗ったものとの比較もしようかな）

追記：追跡調査の記事を書きました。

kapa.hateblo.jp

この記事が役に立ったと思ったら文中のリンクか
https://amzn.to/49nn6Zb（Amazonリンク）
から何か購入して頂けるとちょっとだけ私に広告料が入ります。
自転車部品だと税抜き1000円の商品で40円。（ギフト券の紹介料は23.6.1に廃止されました）
現在自転車の実験に使う費用の僅かな足しにしています。
このサイト用に実験するための自転車部品代の足しにしています。
良ければご協力お願いします。

疑問
コスト
予想
測定
グラフ化
洗浄液（チェーンクリーナー）について
まとめ

にほんブログ村
 にほんブログ村

2023-09-18

モンテ AL-FDB161 改造

キャプテンスタッグの型式では YG-1211（Amazonリンク）なのですが新型が出たようでAmazonでは YG-1451（Amazonリンク）が併売されています。
いくら見比べても値段以外の違いが分かりません。
キャプテンスタッグのサイトに行ってもYG-1451という型式が見当たりません。
誰か違いを教えてください。

※追記：メーカーによると全く同じものだそうです。

閑話休題

ＡＬ－ＦＤＢ１６１の改造で検索してうちのブログに来てくださってる方がおられるようなので、改造について書きます。

はじめに

個人的な使用目的や目指すところを書いておきます。

用途としては車載してお出かけ先でミニサイクリング。
サイクリングメインで車を出すなら、ミニベロかロードを車載するので頻度は低く年間走行距離もわずか。
このため、この自転車に費用を掛けるのは本意ではありません。
折りたたみ自転車のリスク（記事リンク）で説明した通り一定のリスクがあるため２０ｋｍ／ｈ程度までの速度で運用。
今現在一定の改造をしていますが速度を求めない、現状輪行は考えておらず（輪行用ならもう少し軽い自転車買います）持ち運びは車載のみ考えており元の重量10.5kgでも問題無さそうな気がするので殆どを元に戻す可能性があります。
標準パーツについてはモンテ AL-FDB161(YG-1211)レビュー（記事リンク）内に構成や計った重量などを記載しています。
興味があればご一読ください。

初期整備

モンテ AL-FDB161 買ってみた(（記事リンク）で詳細書いていますが、ハブのグリスアップと玉押し調整、ヘッドパーツの玉押し調整を行っています。
リンク先の内容以外にリアホイールのセンター撮り直しと、前後ホイールの振れ取りを行っています。
改造以前にきちんと整備して本来持っている基本性能を発揮させます。

現状変更部分

　ハンドル廻り　

　
　グリップはモノタロウのエルゴグリップ（モノタロウリンク）に交換しています。
　当初不要な改造かと思いましたが、ギア比の関係で体重をペダルに掛ける比率が少なくサドルやハンドルに掛ける比率が高くなるため、交換しておいて良かったなと思いました。
　ハンドル高は初期状態だと下げきる事が出来ず、私の場合上げる事も無い為少し（３ｃｍ程度）下を切り飛ばしてハンドルを下げています。

　フロントブレーキのパワーモジュレータ撤去

　
　握りコケ防止のためと考えられるが、効きが悪くダイレクト感が無いためコントロールしづらい。
　あった方が良い人もいるのかも知れないが、個人的には邪魔と判断し撤去したところブレーキ性能が改善された。

　クランク及びBB　　

　　
　手持ちのＦＣ－３４５０のインナー外し及びＢＢ－ＲＳ５００に交換。
　折りたたみ自転車のクランクに剛性求めないので、ホローテックタイプのＢＢも２ピースクランクも不要だけど２００ｇ程の軽量化のために交換
　チェーンリングが標準の５２Ｔから５０Ｔに変更される（手持ち在庫なので）が、ケイデンス８０で２０km/hちょいなのでまあ目的通り。
　リスクなんて関係ない、余程運が悪く無ければフレーム破断になどならない（実際そうなんだけど）というのであれば、大きいチェーンリングを取り付けますが購入前に干渉物が無いか確認が必要です。
　この自転車の場合は６４Ｔくらいまではいけそうですが、折り畳んだ時にチェーンが地面に着きそうです。

　ペダル

　ママチャリに付いてるようなペダルで、ＶＰのものでした。
　ＶＰにしては回る方でしたが、物足りずＭＫＳの樹脂ペダルに変更。
　MKS(三ヶ島製作所) 自転車ペダル MT-FT（Amazonリンク）

　チェーン

　ＣＳ－ＨＧ４０に交換
　このチェーン薄歯用（変速付き用）だが、リアハブＦＨ－Ｓ０２８なら使える事を知っていたしチェーンリング側も薄歯なので仮に交換してみた。
　仮設なので中古チェーンで伸び気味。
　シングルギアなら少々伸びてても問題無いと聞いたが、やはり伸びたチェーンは使うべきでは無くきつい坂で異音発生。
　交換予定・・・
　・・・書いてて気になったので元のチェーンに交換してきました。

　タイヤ

　
　DURO DB-7034 Sierra 16×1.50 に変更
　元々付いていたKENDA KWESTより前後で１００ｇ程軽量化
　空気圧も３．５気圧と低めで、思ったより溝がセンター付近まで迫っていたのもあって転がりはあまり変わらない感じ。
　グリップと乗り心地は良くなった。
　モノタロウ税別￥１、１９０で購入。

　シートポスト

　
　シートポスト自体は４００ｍｍのものが付いていて短くはないのですが、小径折り畳みということでサドル高が稼げず足が伸ばせません。
　できるだけ足を伸ばした状態でペダルを回したいのですが、軸径がφ27.2(直径、mm）と長めのシートポストにしては細く、やっと見つけたのがこちらシートポスト　全6サイズ（Amazonリンクサイズは2を選択）でした。
　50mm長くなったものの、その分差し込み長は長くなり結局30mmしかシート高を上げる事が出来ませんでした。
　その後ウッドマン 600 27.2X600mm （Amazonリンク）を教えて頂きましたが、軸径が細いため特殊で割高です。
　別途7000円も出すのなら別の自転車買ってたな・・・と考えあぐねた末、バリバリ走る自転車でもなく使用頻度も少ないので450mmで様子見する事にしました。
（６００ｍｍとなると折りたたみ時の張り出しも気になります）

　シートクランプ

　ママチャリと同じようにシートピンでしたが、シートの上げ下げを頻繁にする折りたたみ自転車に使うものでもないのでレバー式のシートクランプに交換しました。
ZOOM シートクランプ（Amazonリンク）

　サドル

　標準品はバネも付いて重量が激重です。
　折りたたみ自転車で持ち運び重量を気にするのと、出かけ先でガッツリ乗るつもりもないので以前買った軽量メッシュサドル（Amazonリンク）にしています。
　思ったより硬いのと仕様的にペダルに体重が掛からないので、割と早い段階で尻が痛くなります。（25km程で感じました）
　今後はもう少しクッションのあるものに変更します。

　泥除け

　雨の日に走らないので軽量化のため撤去

　スタンド

　重量軽減のため撤去したが、流石に不便なので戻しました。

重量

上記変更箇所のうちチェーンを厚歯のチェーンに戻す前の重量ですが、９．２ｋｇでした。
スタンドが２００ｇ強ありますので、スタンド外せば９ｋｇを切る事が可能です。

今後

　ブレーキ

　当初は音鳴りが無かったのですが、いつの間にか音鳴りが発生するようになりました。
　シューのトーインを付ければ改善されるかも知れませんが、所詮小手先のゴマカシ（結局摩耗していくうちに平行になる）のでトーインでの対処は考えていません。
　トーインについてシマノのマニュアルより抜粋↓　

　そもそも、シマノが推奨してるのはキャリパーブレーキであってｖブレーキには推奨していません。
　（前述の通り摩耗すれば平行になるので、個人的判断でキャリパーでもやってませんが）
　今後原因を探っていきますが、安物のｖブレーキは鳴かなかった事が無いのでシマノに交換する事になりそうです。

　改造前に戻す

　はじめに書いたように、車載ならばそこまで軽量化が必要無いと考えていますので、泥除けを取り付け、クランクも戻してみるつもりです。
　標準のサドルは５００ｇを超えてるので流石にもう少し軽い物にします。
　

まとめ

　折りたたみ自転車という事で持ち運びを考え、めずらしく軽量化してみましたが自分の使い方ではそこまで必要ないと感じました。
　そもそもが、値段の割に軽いのでそれほどパーツを変える必要も無いのかも知れません。
　軽量でを求めるなら最初から１４インチ、リライト 14インチ折りたたみ自転車、RENAULT AL-FDB140選んでますしね。
　

2025/10/31 現在Amazonで￥32,273 税込となってるので紹介しておきます（すぐに元の値段に戻る可能性あり）

RENAULT LIGHT8

リンク先に飛んで、販売元がAmazonになっていない場合はAmazonに切り替えてください

ここ３～４年で一番安くなってると思います

モンテ AL-FDB161の現状ですが、Amazonではパーツのグレードも重量の軽さやコンパクトさが勝る１４インチとほぼ変わらないか、場合によっては高くなっています。

2025/10/31 現在ヨドバシが安く￥33,200（税込）＋１０％のポイント付きで実質￥28,980になります

https://www.yodobashi.com/product/100000001007874373/

が、こちらもパーツのグレードも重量の軽さやコンパクトさが勝る、現在実質￥31,950のＲＥＮＡＵＬＴＬＩＧＨＴ８の方が良いでしょう。

現時点の価格を考えるとＲＥＮＡＵＬＴＬＩＧＨＴ８超おすすめです。

はじめに
初期整備
現状変更部分
重量
今後
- 　ブレーキ
- 　改造前に戻す
まとめ

にほんブログ村
 にほんブログ村

2023-09-16

スクエアテーパーＢＢ（ボトムブラケット）の選び方

検索してこのブログに来られる方の中には、ＢＢ－ＵＮ３００の選び方を検索して来られる方が一部おられるようです。
検索して来て頂いてるのはＢＢ－ＵＮ３００のノーマルとＫタイプの記事 (記事リンク) で
選び方については書いた覚えがありません。
せっかく来て頂いたのに申し訳ないので、少し選び方について書いてみようと思います。

種類

スクエアテーパーＢＢとは、軸の先端が四角く軸の先が細くなった形状のボトムブラケットになります。
そしてボトムブラケットには色々と種類があります。
・軸のタイプ
・ハンガー幅
・ネジ切りの方向
・軸長
・ＢＢにチェーンケースやＦＤを取り付けるタイプ
これらが合わなければ、そもそも自転車に取付出来ないなんて事になります。
ハンガー幅と軸長は下図に示します。

種類については既に色んなサイトできちんと紹介されているので
「ボトムブラケットの種類」
で検索してください。
（他のサイトの焼き直し記事を作るのもアレなので）

選定時の注意点

・殆どのスクエアテーパーの右ワンは逆ネジ（向かって時計方向に回すと緩む）ですが、一部正ネジ（向かって時計方向に回すと締まる）があるのでフレーム側を確認してください。
　購入時は
　正ネジ：イタリアン、ＩＴＡ
　逆ネジ：ＩＳＯ、ＪＩＳ、ＢＳＡ、ＢＳＣ
　などの表記を確認してください
・ハンガー幅は、６８ｍｍ（ロード）、７０ｍｍ（ママチャリ）、７３ｍｍ（ＭＴＢ）と種類があります。
（カッコ）内は主に採用されている自転車の種類で例外もあります。
こちらもフレーム側を確認してください。

カートリッジ式のママチャリに関しては少し特殊で、こちらにまとめてあります。

現在のボトムブラケットと異なるものを購入する場合

上記のネジ規格、ハンガー幅、軸長が同じであっても異なるメーカーの物を使用するとクランクの取付位置が左右にずれる→チェーンラインも変わる事があります。

メーカーが異なる場合

事例として、ロードバイクについていたＢＢをママチャリに突っ込んで、シマノのロードクランク（ＦＣ－２３５０）取り付けた事があります。
この時は右クランクの取付位置が４ｍｍ右にオフセットしました。
ＦＣ－２３５０用と同じ軸長１１０ｍｍだったので、当然左クランクもオフセットしたので左右の差は８ｍｍとなります。
チェーンラインも当然４ｍｍ右にオフセットしました。
（チェーンラインはフロントダブルでインナーのみ使用したので、ある程度相殺され悪くはありませんでしたが）
ＢＢをシマノに合わせたり、クランクをその自転車のものに変更するとオフセットが解消されました。
取付位置が異なるという事は規格が異なるという事で、テーパー角度などまで異なる可能性もあり強大なトルクが掛かる部分の噛みあいが不良という結果になりかねません。
（他の記事でも書いた事がありますが、軸部分には２ｔｏｎ以上の力が加わってもおかしくありません）
きちんと現在のクランクと規格が合っているものを選ぶ必要があります。
逆に、クランクを変更する場合もＢＢをクランクの規格に合わせる必要があります。

軸長を変更する場合

チェーンラインを合わせたいとか、Qファクターを変更したいなどで軸長を変更（メーカー非推奨）する場合、例によって他メーカーの話は分かりませんが、シマノの場合は軸長に比例して左右長が長く（又は短く）なる訳ではなくランダムに変わっていきます。
このあたりは「ＢＢ軸長」で検索してみてください。
（他の人の手柄を盗むようになるので転載しません。"metroに乗って！”さんのサイトだとシマノの図面まであります）
チェーンラインを合わせる場合、現在のＢＢがシマノであれば現在のＢＢの右軸長と比較して移動したい分右軸長が長い（又は短い）ＢＢを選定します。
（チェーンラインは右軸長によって決まります）
Qファクターを変更したい場合は変更したい分だけ軸長が長いものを選定します。
備考ですが、Ｑファクターは下図の距離になります。

このQファクターが狭い程効率が良いと言われていて、シマノの場合（他は知らない）ロードより幅広に設計されているＭＴＢであっても上位グレードになるほど狭くなります。

クランクごと交換する場合

クランク毎に指定のＢＢがあります。
シマノ FC-RS200 CLARIS(クラリス)(Amazonリンク)の場合
シマノロードクランクセット 2x8スピードFC-RS２００（メーカーリンク）
より抜粋

簡単に説明すると
・リアスピード：後ろの変速段数の事
・対応チェーン：具体的にはCN-HG40 とCN-HG71の事
・チェーンライン：このクランクはチェーンリング（ギア）が２枚なのでこの２枚の中間からフレームのセンターまでの距離
　後ろのチェーンライン（スプロケットの中間）とかけ離れると、チェーンに無理な曲がりが発生し変速不調や音鳴りを起こしたり機器の寿命を短くします
　トリプルクランク（ギアが３枚あるクランク）の場合は、この例よりもう少し外側に出ますが同じロードのリムブレーキであればリア側は変わらないため目的を持って変えているのだと考えられます。
・ＰＣＤ：ＢＢ軸の中心からチェーンリング取付ボルトの中心までの距離
・チェーンリングコンビネーション：ギア構成歯数が４６Ｔ（山の数）、３４Ｔの組み合わせと、５０Ｔ、３４Ｔの組み合わせがある
・Ｑファクター：前述の通り
・シェル幅：フレーム側で言うハンガー幅のこと。ハンガー幅に合ったものを選びます。
　備考：ママチャリでハンガー幅７０ｍｍだからと７０ｍｍのＢＢ－ＵＮ３００を選ぶとまず付きません。（ＩＴＡ仕様だからネジ向きが合わない。中には合う物がある可能性は否定できない）
・軸長：このクランクに使用すべき軸長を表示しています。
　この長さの推奨ＢＢを使用すると表示されたチェーンラインになります。
　メーカー非推奨ですが、軸長を変える事でチェーンラインを変更する事が出来ます。

このクランクにはBB-UN300（Amazonリンク）の軸長１１０ｍｍ、自転車のハンガー幅に合わせてシェル幅６８ｍｍ又は７０ｍｍのＢＢを選定という事を示します。
（ロード用のクランクなので７３ｍｍ幅は選択肢にありません）
また、ＢＢに共締めするチェーンケースを付ける場合はKタイプを選択します。
※上記Amazonリンク先の場合は種類（スタンダード・・・）の欄をクリックして選択

他メーカーとの組み合わせ

前述のようにテーパー部分の規格が合わず組付けた当初は良くても、後々ガタが出る可能性がありますがそれでも試したいという場合は、軸長を変えつつ組み合わせを見るしかありません。
その際はチェーンラインを優先するのが良いと考えます。
ペダルの左右位置はトリプルクランク（ギア３枚のクランク）なら推奨構成でも２mm程異なりますから厳密に左右一致しなくても良いかと考えます。
（一致するのが理想ですが）
４ｍｍのオフセット（左右差８ｍｍ）はどうかと思いますが、近所を走る分には気付きませんでした。（鈍いだけかもしれませんが）

まとめ

・規格があるのでフレームに合わせたＢＢを選びましょう
・軸全長と右軸長の長さは比例せずランダムに変わる
・クランクとＢＢのメーカーが異なると予定よりオフセットされた位置にクランクが付いてしまうことがある
・シマノの場合、クランクごと交換する場合はメーカーサイト（又は仕様表）によってそのクランクのチェーンラインを知る事が出来る
　（軸長を変えた時のチェーンラインが計算出来ます）

この記事が役に立ったと思ったら文中のリンクか
https://amzn.to/36I4Yue（Amazonリンク）
から何か購入して頂けるとちょっとだけ私に広告料が入ります。
自転車部品だと税抜き1000円の商品で40円。（ギフト券の紹介料は23.6.1に廃止されました）
現在自転車の実験に使う費用の僅かな足しにしています。
このサイト用に実験するための自転車部品代の足しにしています。
良ければご協力お願いします。

種類
選定時の注意点
現在のボトムブラケットと異なるものを購入する場合
まとめ

2023-08-14

シマノＲ５５Ｃ４のシューのみが安くなってます

ブレーキシューの記事書こうと思ってたら、Ｒ５５Ｃ４の２ペア（前後分）がセールで２００円くらい安くなってるので取り急ぎご報告（上の写真は１ぺア用ですが・・・）
￥１、０９７
シマノ R55C4 (2ペア入) シューのみ Y8L298062（Amazonリンク）
Amazonなので他と一緒に購入して２０００円以上にしないと、送料無料になりませんが普段よりお得です。
２ペアは通常でもお買い得でしたのでお勧めです。
（まあ、普段より２００円くらい安いだけですが）
１ペアも若干安くなってるようです（よく覚えてないけど、２日前はもっと高かった）￥６４１
シマノR55C4 カートリッジタイプブレーキシュー & 固定ネジ(左右ペア) Y8L298060
て事でご報告でした。

この記事が役に立ったと思ったら文中のリンクか
https://amzn.to/36I4Yue（Amazonリンク）
から何か購入して頂けるとちょっとだけ私に広告料が入ります。
自転車部品だと税抜き1000円の商品で40円。（ギフト券の紹介料は23.6.1に廃止されました）
現在自転車の実験に使う費用の僅かな足しにしています。
このサイト用に実験するための自転車部品代の足しにしています。
良ければご協力お願いします。

にほんブログ村
 にほんブログ村

2023-08-10

テクトロ８００Ａ（８１０Ｃ）について

以前、テクトロ８００ＡとダイアコンペＤＬ８００の価格差が殆ど無くなって来たと書きました。ダイアコンペＤＬ８００（記事リンク）

８００Ａは安く手に入れる事が出来た

実はアライからテクトロ８００Ａ（８１０Ｃ）のＯＥＭ品が出ています。（現在￥1,380）

アライ制動自転車ブレーキキャリパーブレーキアルミ Wピボット 810c シルバー自転車用パーツブレーキ交換

ノーブランド品

Amazon

以前Amazonで購入したものは品切れ（Amazonリンク）になっていた事と、そこに書かれている「アライロゴ TEKTRO 800A」からAmazonで「アライ TEKTRO」で検索しても出て来なかったためもう手に入らないものと考えていましたが検索ワードを変えて探してみたらありました。
ぱっと見同じものに見えないのですが、ケーブルで張ってないとこんな感じで不細工に見えます。

同じものか検証

上記の品切れのリンクではTEKTROと書かれていますが、Amazonの表記が必ずしも正確とは限りませんし、当時の購入品も刻印は８００Ａではなく８１０又は８１０ｃと書かれていました。
なので、確実と言える程の情報ではないですが、調べた限りの比較情報を挙げておきます。
（個人的にはテクトロ８００Ａ（又は８１０Ｃ）と考えていましたが、調査によって更に間違いないだろうと考えています）
左の画像はTEKTROのサイトから引っ張って来た８１０Ｃで、右はアライの８１０Ｃ（ブレーキシューはシマノ製に変えてあります）
撮影状況や、角度の違いがありますがほぼ同じに見えます。
（テクトロの画像は取付ボルトが短いのでリア用かな）
実はかなり前からテクトロのサイト見ても８００Ａは存在せず、８１０Ｃになっていました。
TEKTRO / テクトロ日本オフィシャルサイト（メーカーサイトリンク）
８００Ａがママチャリや、その他のアーチサイズが大きい必要のあるブレーキでは有名になり過ぎてＡｍａｚｏｎ等で売られている８００Ａも実は８１０Ｃなのではないかと考えています。
上記の通り、アライも８１０Ｃですし。
刻印を見ていきましょう。

右上がネットで探したテクトロ８１０Ｃ画像、左下が手持ちのアライの画像
刻印は同じです。
ただ、微妙に異なる刻印もあるので全くの同一仕様ではないのかも知れません。
いずれにせよ、同じ仕様とは言い切れません。
個人的にはほぼ違いが無いだろうと考えていますが・・・

購入について

ネット通販でのトラブル対応（記事リンク）でも書きましたが、マーケットプレイスでは玉石混交となります。
評価を調べてみると、上記リンク先では返品対応が難しそうなのがネックです。（マーケットプレイス保証を使えば良いのですが）
楽天でも見つけましたのでリンク貼っておきます。（現在￥1,380）

自転車ブレーキ【補修交換にイチ押し】キャリパーブレーキアルミピボットキャリパーアライ黒銀 810c 自転車用パーツブレーキ交換シティサイクルアウトドアサイクリングブラックシルバー送料無料 ☆ プレゼントイベント秋冬災害防災

価格: 1380 円
楽天で詳細を見る

コチラはショップの評価を見つける事が出来ませんでしたが、ＧＯＲＩＸ直営店のように不条理な文言はなく一般的な店舗のように見受けられました。
こちらも楽天あんしんショッピングサービスが利用出来ますし、送料無料です。
自転車部品の急激な価格高騰となっていますが、「メーカー在庫があり再度ＯＥＭ先から仕入れるまで安いだけ」なのかも知れません。
（最近購入している自転車部品で、安いと思って購入した後に確認したらガツンと値上げされているものが多々あります。たまたま値上げが遅れているものを安いと感じて購入している可能性が高いと考えています）
購入される場合は早めに購入される事をお勧めします。

テクトロ８００Ａ評価

ママチャリのキャリパーブレーキをグレードアップする際にかなり高評価のテクトロ８００Ａ（現在の型式は８１０ｃ）
実は大きな欠点があってネジが緩んでガタが出ます。
ちょっと効きが悪くなったと感じて、バラシて確認してみるとネジ緩んでました。
使用頻度から考えると、他のブレーキではガタが出ていないのでおかしいなと思っていたら、ネジが一か所ダブルナット方式ではありませんでした。
ピボット部分（可動部のボルト＆ナット）はきつく締め付ける事が出来ません。
このため、本体のネジと固定用のナットによりダブルナットのようにして隙間を保持しつつ緩まないよう固定するのが一般的です。
しかし、テクトロ８００Ａではピボットの一つがダブルナット方式ではありません。
このため緩んだと考えられます。
あとはいつの間にか変形していたので、どの程度の力が加わったのか分かりませんが、意外と曲げに弱い可能性があります。

効きに関しては、純正のブレーキシューを使った事がありませんが、シマノＲ５５Ｃ３を使用した感じではきちんと分解整備して、短め（ブレーキシューが上の方）で使うと十分な効きを見せます。

それほど強く握らなくてもミニベロでリアタイヤを上げる（正確な呼称ではないけど、巷ではジャックナイフと呼ばれる状態）事が出来ます。

上記の欠点に注意すればお勧め出来る商品です。
（こまめな分解整備が必要ですが）
対抗馬のダイアコンペＤＬ８００を購入しているので、近いうちに比較したいと考えてます。

この記事が役に立ったと思ったら文中のリンクか
https://amzn.to/36I4Yue（Amazonリンク）
から何か購入して頂けるとちょっとだけ私に広告料が入ります。
自転車部品だと税抜き1000円の商品で40円。（ギフト券の紹介料は23.6.1に廃止されました）
現在自転車の実験に使う費用の僅かな足しにしています。
このサイト用に実験するための自転車部品代の足しにしています。
良ければご協力お願いします。

８００Ａは安く手に入れる事が出来た
同じものか検証
購入について
テクトロ８００Ａ評価

2023-08-10

ネット通販でのトラブル対応

少し前に、楽天で購入した商品が不良品で返品を求めましたが、サイト内に返品ルールとして法律上無効となる文言を理由に断られました。

自転車など自分で弄っていると、ネットでの購入も多々あると思います。
私も頻繁にネット通販を利用しているので、不良品の返品というのは度々経験しています。
こういったネット通販で不良品の返品について、いかに対応しているかを書いておきます。
誰かの参考になれば幸いです。

先の楽天の場合ですが、法律とかなんとか考える前に
楽天あんしんショッピングサービス（サイトリンク）
というのがあります。
こちらに申請すれば正当な理由であれば返金されます。
この事例でも申請が通りました。
今回は、ＧＯＲＩＸ公式ショップで
※半額セールの商品や割引商品は、在庫処分品につき、初期不良につきましてもノーリターン、ノークレーム品になります。交換・返品等のご対応ができかねます。
ご了承の上、お買い求め下さい
との文言でした。
詳細↓

GORIX 公式楽天市場店 [支払・配送方法] （ショップサイトリンク）
まあ、読んで無かった自分が悪いのかと諦めかけたのですが、
「まてよ、だったら割引商品として不良品を送り付けてもＯＫって事になるからあり得ないな」
と考えて消費者契約法で調べてみると政府広報オンラインにこんなのがありました。
無効となる条項に「一切のキャンセルや返品・交換などを認めない」とする条項
契約トラブルから身を守るために、知っておきたい「消費者契約法」 | 暮らしに役立つ情報 | （政府広報オンラインリンク）
楽天の場合はあんしんショッピングサービスがあるので、そこから交渉する必要も無かったのですが、そういったサービスが無いショップの場合はこれを理由に交渉してください。
※楽天には無効となる文言が含まれる事、他にも不良品を送られて返品して貰えない何人もいる（ショップ評価にて確認）事を伝えて改善を要求しましたが改善されていません。
楽天は改善するつもりが無いようです。

また、消費者生活センターという相談窓口もあります。
全国の消費生活センター等_（国民生活センターリンク）
自力で対応出来ない場合は消費者生活センター側からも交渉して頂ける場合もあるようです。
（相談後、消費者生活センターではこういう判断だったとショップに連絡したら返品に応じてくれたので、直接消費者生活センターの方に交渉してもらった経験はありません）
これはおかしいのではないか？
と感じたり、言いくるめられそうだったり、交渉が難航した場合に相談されてはいかがでしょうか。

また、Amazonでも楽天同様マーケットプレイス（ショップがAmazonのシステムを借りて販売しているマーケットプレイスと、楽天と異なりAmazon自体が販売しているパターンがあります）の販売に保証があります。
Amazonマーケットプレイス保証
 Amazon本体での販売にはありませんが、Amazonが不当な対応をしないし、保証するのがAmazonなので意味が無いでしょう。
販売元がAmazon.co.jpの販売で不良品の返品をごねられた事が無いので安心です。
私は、返品がスムーズに出来るようAmazon本体も販売している商品なら多少高くてもAmazonから購入します。
おりたたみ自転車ポチってみた。(記事リンク)
でもAmazonからの購入理由を書いてますが、不良品に当たってメーカーと交渉しましたが対応に納得いかず、Amazonに返品しました。
販売元がAmazon.co.jpだったので、何の交渉もなくすんなり返品を受け付けて貰えました。

そういった経験もあり、ネット通販で購入する際はAmazon本体が販売していないか確認して、多少なら価格が高くてもAmazonで購入するか、今まで実績がある信頼できるお店を優先しています。
割と名前を見かけるお店でも、信頼できないお店と言うのはあって
ちゃりんこ王国などは、「送料の設定間違ってたからキャンセルしました」なんて連絡よこします。
価格を変更して平然と同じ商品を売り続けていました。
注文を受け付けた時点で契約は成立してるんじゃないの？手に入らないなら致し方ないのですが、商売人のプライドとか無いみたい。
自分は注文後のキャンセル受け付けないくせに・・・
と、愚痴が出てしまいましたが、多少高くても信頼出来るお店が一番安くつきます。
Amazonもマーケットプレイスは玉石混交ですが・・・
Amazonマーケットプレイスでしか売ってない、楽天でしか売ってない、ショップの直営でしか売ってないなんて場合は、返品規定などをじっくり読んでショップを見極めたり、ショップの評判を調べるようにしています。

信頼できないショップから買わない。
保証があるお店で買う。
不当に返品拒否されたら消費者生活センターに相談する。
などして、泣き寝入りが無いよう十分注意してネット通販をたのしんでください。
